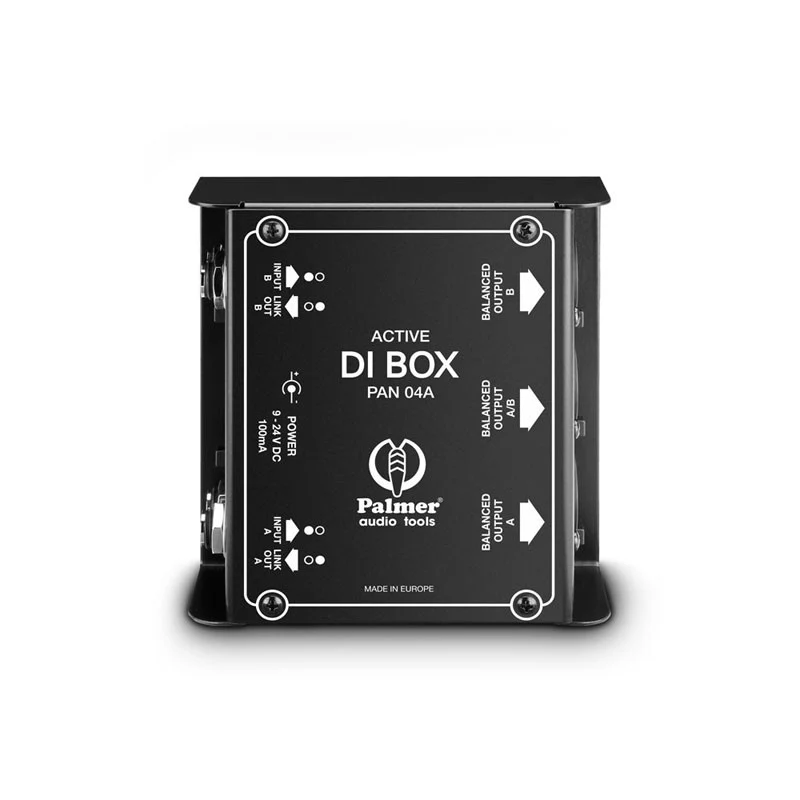

PALMER PAN04A CAJA DE INYECCION DIRECTA ACTIVA DE 2 CANALES

PALMER PAN04A. Caja de inyección directa activa de dos canales para alimentar las señales no balanceadas de alta impedancia de instrumentos eléctricos a las entradas de micrófono de una mesa de mezclas.

Palmer PAN04A: caja DI activa de dos canales para directo y estudio

La Palmer PAN04A es una caja de inyección directa activa de dos canales diseñada para adaptar señales no balanceadas y de alta impedancia de instrumentos eléctricos a entradas de micrófono de una mesa de mezclas. Su circuito proporciona una señal balanceada por transformador y de baja impedancia, facilitando recorridos de cable más adecuados para escenarios, estudios y sistemas de sonorización. Los dos canales permiten trabajar simultáneamente con fuentes estéreo o con dos instrumentos independientes.

Su planteamiento resulta útil con teclados, guitarras, bajos, reproductores y otros equipos que necesiten conectarse a una mesa mediante una señal balanceada. Al tratarse de una DI activa, está pensada para mantener una respuesta estable y ofrecer un amplio margen dinámico durante la adaptación de señal. Puede emplearse tanto en instalaciones permanentes como en configuraciones móviles, donde disponer de dos canales en una sola unidad ayuda a simplificar el cableado y reducir el número de dispositivos necesarios.

Dos canales para instrumentos, teclados y fuentes estéreo

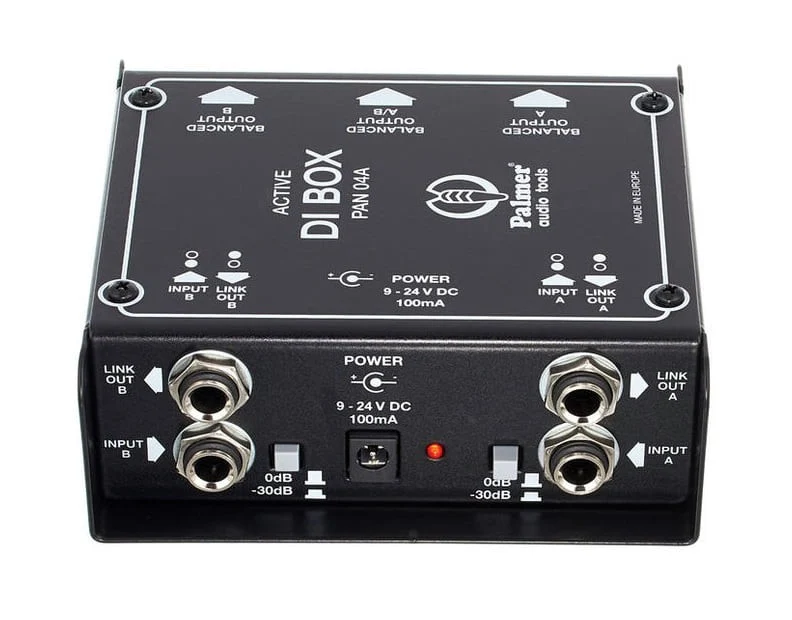

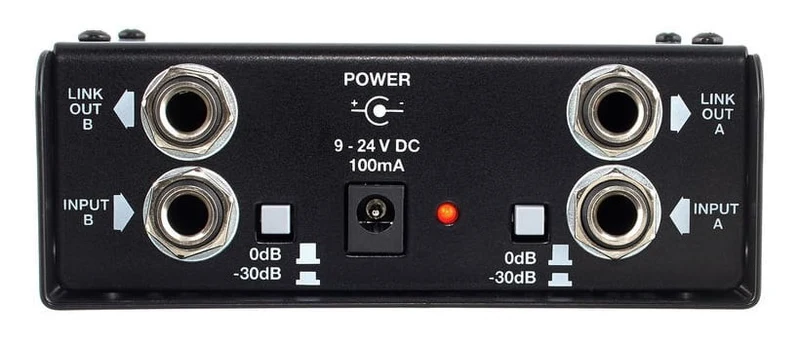

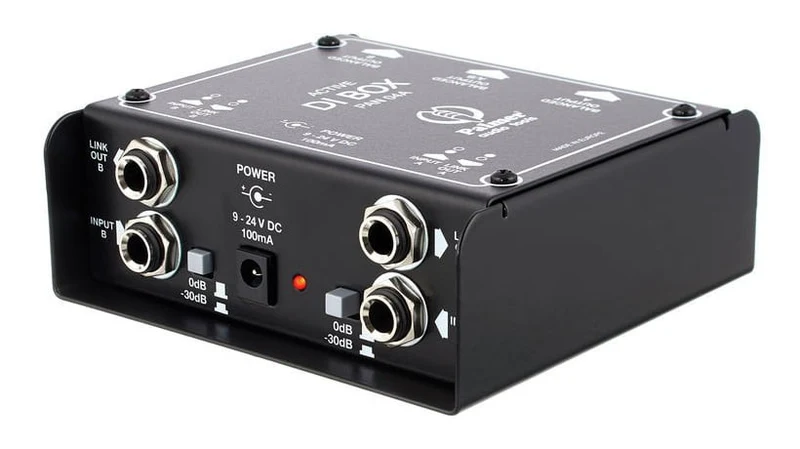

Cada canal dispone de una entrada mediante jack de 6,3 mm y una salida directa THRU, lo que permite enviar la señal hacia un amplificador u otro equipo mientras se obtiene paralelamente una conexión balanceada para la mesa. Esta configuración es especialmente práctica en directo cuando un guitarrista o bajista necesita conservar su amplificación de escenario, o cuando se quiere integrar un instrumento electrónico en el sistema de PA sin modificar de forma innecesaria su flujo habitual de señal.

Los dos canales también hacen que la Palmer PAN04A resulte adecuada para teclados, sintetizadores y otras fuentes estéreo. Además de las salidas individuales, incorpora una salida balanceada capaz de sumar ambos canales en mono, proporcionando una alternativa cuando el sistema de sonido o la configuración disponible requieren trabajar con una única señal. Esta flexibilidad permite adaptar el mismo equipo a distintas situaciones de grabación, ensayo, directo e instalación sin depender exclusivamente de una configuración estéreo.

Atenuación de entrada y Ground Lift para adaptar diferentes señales

La PAN04A incorpora una atenuación seleccionable de -30 dB, útil cuando se conecta una fuente con un nivel elevado y es necesario reducir la señal antes de enviarla a la etapa de salida de la caja DI. Esta función amplía las posibilidades de integración con distintos instrumentos y equipos electrónicos, permitiendo ajustar el sistema según el nivel de la fuente conectada. La impedancia de entrada indicada por Palmer es de 1 MO, adecuada para trabajar con señales de instrumentos de alta impedancia.

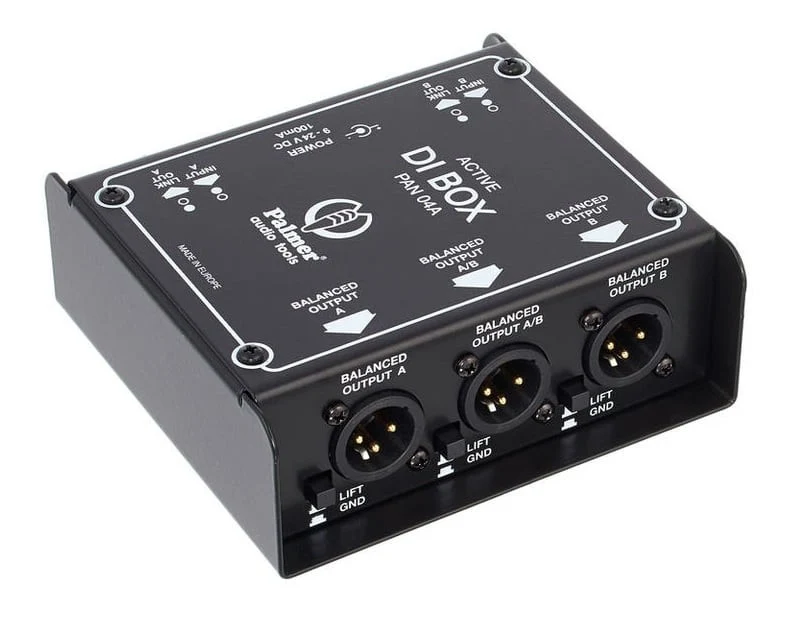

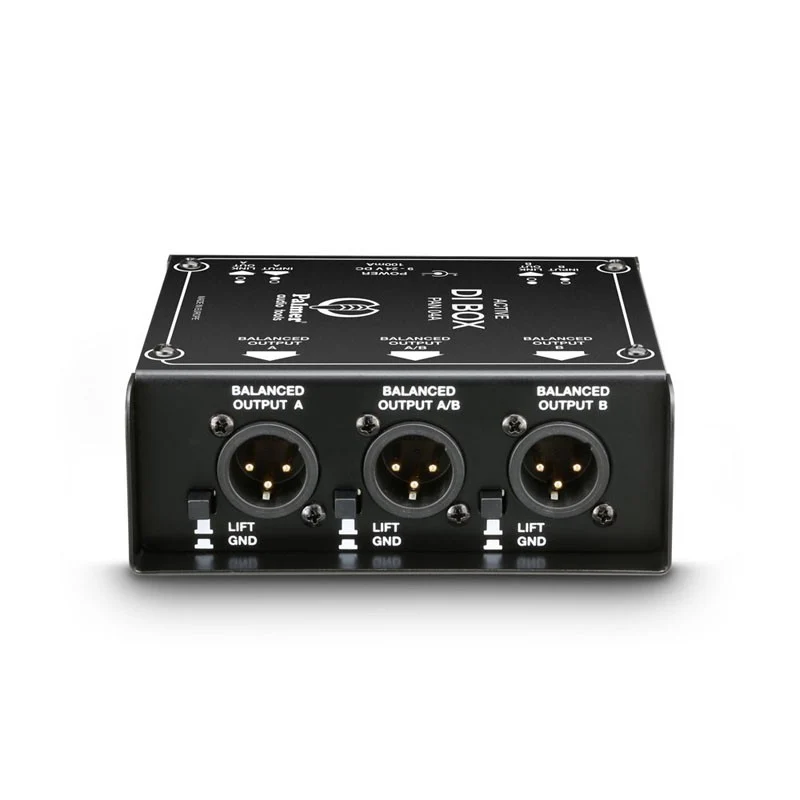

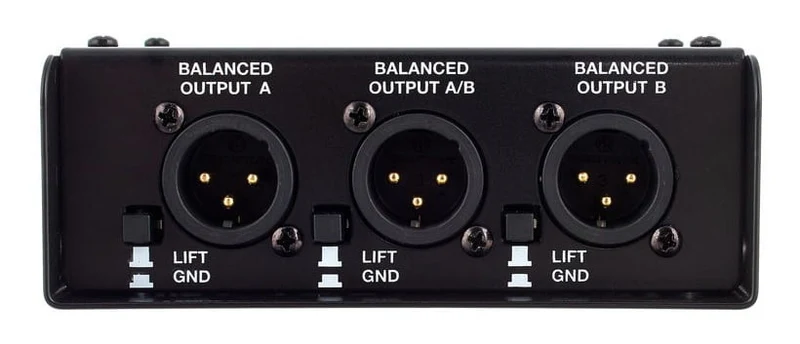

Cada salida cuenta además con su propio conmutador Ground Lift, destinado a interrumpir determinadas conexiones de masa cuando aparecen zumbidos asociados a bucles de tierra entre los dispositivos conectados. Es una función especialmente útil en escenarios y estudios, donde pueden convivir equipos alimentados desde distintos puntos de la instalación eléctrica. Su uso debe realizarse según las necesidades concretas del montaje, manteniendo siempre correctamente conectadas las protecciones eléctricas de los propios equipos.

Señal balanceada por transformador y amplio rango de frecuencia

Palmer especifica para la PAN04A una respuesta en frecuencia de 10 Hz a 40 kHz y un nivel máximo de salida de +11 dBu. La señal de salida está balanceada mediante transformador, con una impedancia declarada de 200 O. Este sistema permite enviar la señal hacia entradas de micrófono de una mesa de mezclas manteniendo la función principal de una caja DI: adaptar impedancias y convertir una conexión no balanceada en una señal adecuada para recorridos profesionales de audio balanceado.

El diseño activo busca evitar que la adaptación de impedancia afecte de manera significativa a la respuesta en frecuencia, algo especialmente relevante al trabajar con instrumentos y fuentes cuya señal debe conservarse antes de entrar en la cadena de mezcla. En un entorno de grabación o sonorización en directo, esta arquitectura permite obtener una señal apropiada para el previo de micrófono mientras la salida THRU mantiene disponible la conexión hacia amplificadores, monitores u otros elementos del equipo.

Alimentación flexible y construcción preparada para el uso profesional

La Palmer PAN04A puede funcionar mediante un adaptador externo de 9 V CC o a través de alimentación phantom de 24 V CC. Según Palmer, la alimentación phantom puede utilizarse cuando las dos salidas correspondientes están conectadas a una mesa de mezclas compatible. Esta doble posibilidad resulta práctica para adaptar la caja DI a distintos entornos, desde un estudio con instalación fija hasta un escenario donde interese reducir el número de fuentes de alimentación independientes alrededor del equipo.

Su carcasa está fabricada en acero y tiene un formato compacto de aproximadamente 116 x 110 x 45 mm, con un peso cercano a 0,47 kg. Estas dimensiones facilitan integrarla en un equipo de directo, una instalación o un conjunto de herramientas para grabación móvil. La combinación de dos canales, salidas THRU, suma mono, atenuación y Ground Lift hace que resulte especialmente interesante para técnicos, músicos y estudios que necesitan gestionar diferentes fuentes no balanceadas con un único dispositivo.

Características Palmer Pan04A:

• Respuesta en frecuencia de 10 Hz a 40 kHz, gran dinámica
• -30 dB de atenuación de entrada seleccionable
• Conmutadores Ground-Lift para cada salida
• Salida balanceada de suma mono
• Puede funcionar con adaptadores de corriente de 9 V CC o alimentación phatom de 24 V CC
• Tipo de producto: Cajas DI Activa
• Número de canales: 2
• Entradas: 2 x jack de 6.3 mm
• Nivel máximo de entrada: + 45 dBu
• Impedancia de entrada: 1M Ohmios
• Número de salidas: 3 x jack de 6.3 mm y XLR
• Número de salidas THRU por canal: 1
• Nivel máximo de salida: + 11 dBu
• Impedancia de salida: 200 Ohmios
• Respuesta en frecuencia: 10 - 40000 Hz
• Balanceado por transformador: Sí
• Relación: 1:1
• Controles: Atenuación y ground-lift
• Material de la caja: Acero
• Dimensiones (largo x ancho x alto): 116 x 110 x 45 mm
• Peso: 0.47 Kg
